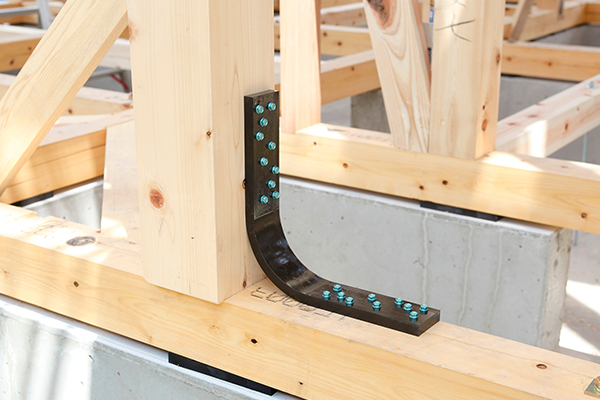

「耐震スプリング」の特許を取得致しました
「耐震スプリング」開発の背景

近年、地震災害が頻繁に発生する中、今後も日本全国各地で大地震が想定されています。その被害を少しでも軽減できればと思い、耐震金具「耐震スプリング」を考案いたしました。現在までに公的試験機関で「せん断面試験」「引き抜き試験」等を行い、今回、国土交通省の「新分野進出定着促進モデル事業構築支援事業」及び「下請業者の経営力・施工力充実・強化促進モデル構築支援事業」に選出され、名古屋大学工学部にて、大森教授、古川助教授の指導と名古屋大学の2軸型振動台実験機を利用して振動実験を行いました。今回の実験は実際の地震波を想定した振動台実験で、阪神淡路大震災の地震波の70%の地震波で実際に土台、柱、梁を組み、耐震スプリングを取付前と取付後の比較試験を行い、「耐震スプリング」の有効性を実証しました。

名古屋大学 工学部 古川助教授よりのコメント。
 今後日本各地を襲う巨大地震に対し、既存木造住宅の被害を防ぐために、様々な耐震補強工法が近年開発されている。北栄建設が開発した耐震スプリング工法は、この耐震補強工法の一つであり、 この耐震スプリング工法が、実際の地震の時でも確実に性能を発揮することを確認するため、北栄建設と名古屋大学の共同研究で、振動台により地震動を模擬した動的な性能実証実験を行った。
 通常の耐震補強工法の補強効果の確認は、補強が施された試験体にゆっくりと力を作用させる静的加力実験と呼ばれる方法で行われることが多いが、実際の地震が、短時間に起きる動的な現象であることを考えたとき、通常の静的加力実験だけでなく、動的実験で耐震補強効果を確認することは、「安全・安心」な耐震補強工法という観点からも、きわめて有効なことである。
 ここで示した地震時応答の比較ビデオやグラフ等でもわかるように、無補強時に比べ耐震スプリングを取り付けることで建物の水平方向の剛性が向上し、地震時の建物応答が明らかに低減されている
結果であった。


「耐震スプリング」の開発経緯
2004年 2月  「耐震スプリング」原案考案
2004年 3月  試作1号完成
2004年 3月  「耐震スプリング」特許申請
2004年 4月  日本建築総合試験所にて「せん断面試験」実験(耐震スプリング試作1号)
2004年 5月  耐震スプリング試作2号完成
2004年 6月  日本建築総合試験所にて「せん断面試験」実験(耐震スプリング試作2号)
2004年 9月  岐阜県発明品等試用支援事業発明品に選ばれました
2004年10月  岐阜県森林文化アカデミーと共同研究開始
2005年 3月  岐阜県森林文化アカデミーにて試作2号、3号、4号の「仕口仕様耐力壁試験」及び「仕口試験」実施
2005年 4月  岐阜県製品技術研究所にて曲げ試験を実施
2005年 8月  岐阜県商工ニュースに中小企業経営革新支援法の認定事例として紹介されました
2005年 8月  岐阜県建設業協会のトピックス欄に紹介されました
2006年 8月  国土交通省「新分野進出定着促進モデル事業構築支援事業」及び「下請業者の経営力・施工力充実・強化促進モデル構築支援事業」
に採択される。
2006年10月  名古屋大学工学部にて2軸型振動台を使用した「振動台実験」を実施

2007年 6月  中小企業ものづくり総合支援事業費補助金に採択されました

2007年 9月  名古屋大学工学部にて「耐震スプリング仕口仕様耐力壁試験」を実施

2007年 9月  現在までの試験結果より、(財)日本建築防災協会の認定取得に開始
2008年 2月  (財)日本建築防災協会の認定審査中
2008年 8月  特許取得 特許第4177776号



「耐震スプリング」の実験数値
2005年 3月 「仕口仕様耐力壁試験」
(岐阜県森林文化アカデミー)
120mm角杉材使用
3号試作品 壁倍率0.47倍(有開口試験)

4号試作品 壁倍率0.51倍(有開口試験)
2005年 3月 「仕口試験」
(岐阜県森林文化アカデミー)
90mm角杉材使用
3号試作品 短期許容引張耐力4.917kN
        N値接合部倍率0.929

4号試作品 短期許容引張耐力6.282kN
        N値接合部倍率1.187
2005年 4月 「曲げ試験」
(岐阜県製品技術研究所)
1650Kgで破断せず。(3号試作品)
2006年10月 「振動台実験」
(名古屋大学)
静的加力実験と同程度の剛性があることを確認。(3号試作品)
2007年 9月 「仕口仕様耐力壁試験」
(名古屋大学)

「耐震スプリング」は3号試作を使用。試験は有開口試験

120mm角杉材 「耐震スプリング」4本 中心取付
      壁強さ倍率1.53KN/unit
      壁基準耐力1.53kN/unit
      壁基準剛性176KN/rad/unit

120mm角杉材 「耐震スプリング」4本 偏心取付
      壁強さ倍率1.5KN/unit
      壁基準耐力1.5kN/unit
      壁基準剛性157KN/rad/unit

105mm角杉材 「耐震スプリング」4本 偏心取付
      壁強さ倍率1.5KN/unit
      壁基準耐力1.5kN/unit
      壁基準剛性139KN/rad/unit

120mm角杉材 「耐震スプリング」8本 偏心取付
      壁強さ倍率3.0KN/unit
      壁基準耐力3.0kN/unit
      壁基準剛性311KN/rad/unit

105mm角杉材 「耐震スプリング」8本 偏心取付
      壁強さ倍率2.3KN/unit
      壁基準耐力2.3kN/unit
      壁基準剛性216KN/rad/unit

120mm角杉材 「耐震スプリング」8本 中心取付
      壁強さ倍率2.9KN/unit
      壁基準耐力2.9kN/unit
      壁基準剛性289KN/rad/unit

105mm角杉材 「耐震スプリング」8本 中心取付
      壁強さ倍率2.1KN/unit
      壁基準耐力2.1kN/unit
      壁基準剛性199KN/rad/unit
トピックス
 中部地区建設産業再生支援協議会の「2007公的支援制度一覧」において当社の取り組みが掲載されました。
中部経済新聞(2007年2月6日)の岐阜県欄に当社の紹介が掲載されました。
建通新聞に愛知県の耐震化についてのコメントが掲載されました。
岐阜新聞に岐阜県の耐震化についてのコメントが掲載されました。
 平成18年12月1日(金)の建通新聞に、平成18年11月28日(火)名古屋大学内にて行われた「耐震スプリング」の公開実験が紹介されました。
「耐震スプリング」公開実験
「耐震スプリング」公開実験
「耐震スプリング」公開実験
通常試験中は100Kgの重りを載せて加振しますが、この映像は160Kgの重りを載せて阪神淡路大震災の最大の揺れ以上で数十秒加振し試験映像です。
 振動台実験の動画データがあります。ご希望の方は下記連絡先までお願い致します。

連絡先
 株式会社 北栄建設 耐震事業部 担当 池田
 電話番号 0575−82−5666

 2007年1月の岐建協に昨年11月にポートメッセ名古屋で行われた「ビジネスフェア2006」に出展した事が紹介されました。

 平成18年10月11日(木)、国土交通省の「中小・中堅建設業の新分野進出定着促進モデル構築支援事業」及び「下請業者の経営力・施工力の充実・強化促進モデル構築支援事業」として選ばれました。また建通新聞中部の平成18年10月13日(金)に紹介されました。
建通新聞 平成18年10月13日(金)より抜粋
岐阜県森林文化アカデミーと受託研究開発

岐阜県森林文化アカデミー 小原博士 よりコメントをいただきました

 既存の木造建築の耐震補強に容易に利用できるとこは、耐震補強につながります。災害に強いまちづくりを目指すにあたり、このような技術は有益ではないかと考えています。木造建築設計の幅を広げていく可能性のある仕口補強金具ではないでしょうか。

森林アカデミー試験状況 森林アカデミー試験状況 大震災状況
特殊合金耐震金具 日本建築総合試験所 試験状況 日本建築総合試験所 試験状況

2005年8月に岐建協のトピックス欄に耐震金具が紹介されました
岐建協 8月より抜粋
2004年9月に岐阜県発明品等試用支援事業発明品に選ばれました。
2005年8月に岐阜県商工ニュースに中小企業経営革新支援法の認定事例として耐震金具が紹介されました
岐阜県商工ニュースより抜粋
